透明薄膜的霧度和透光率如何測(cè)量？透光率和霧度是檢驗(yàn)透明薄膜光學(xué)性能的重要指標(biāo)，可以使用霧度儀進(jìn)行測(cè)量。許多的用戶對(duì)于霧度儀測(cè)量薄膜的透光率和霧度方法還不是很了解。本文就為大家做個(gè)簡(jiǎn)單的介紹，感興趣的用戶可以了解一下！

薄膜透光率和霧度的定義：

霧度：透過(guò)試樣而偏離入射光方向的散射光通量與透射光通量之比，用百分?jǐn)?shù)表示。

透光率：透過(guò)試樣的光通量與射到試樣上的光通量之比，用百分?jǐn)?shù)表示。

膜的透光率和霧度的測(cè)量方法：

1.試樣

①形狀和尺寸。試樣尺寸應(yīng)大到可以遮蓋住積分球的入口窗，建議試樣為直徑50mm的圓片，或者是50mm×50mm的方片。

②試樣檢查。試樣兩側(cè)表面應(yīng)平整且平行，無(wú)灰塵、油污、異物、劃痕等，并無(wú)可見(jiàn)的內(nèi)部缺陷和顆粒，要求測(cè)試這些缺陷的影響時(shí)除外。

③試樣數(shù)量。無(wú)其他特殊要求時(shí)，每組三個(gè)試樣。

2.儀器

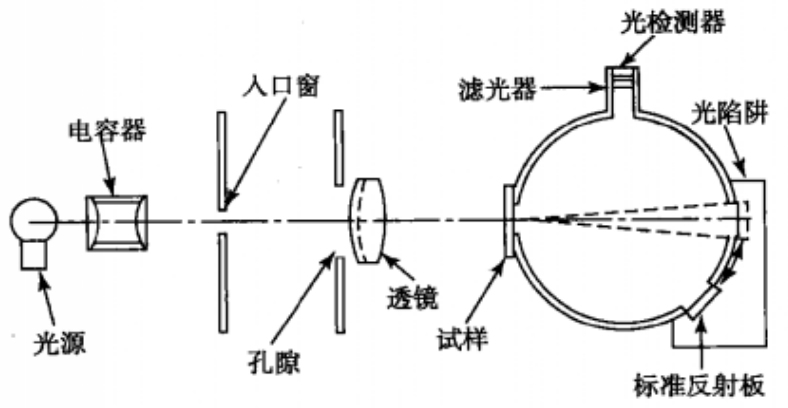

測(cè)定透明塑料透光率和霧度的儀器為霧度儀。其結(jié)構(gòu)原理圖如下：

3.狀態(tài)調(diào)節(jié)及試驗(yàn)環(huán)境

在GB/T2918規(guī)定的標(biāo)準(zhǔn)環(huán)境狀態(tài)下，樣品預(yù)處理時(shí)間不少于4h以上。試驗(yàn)環(huán)境條件為溫度（23±2）℃，相對(duì)濕度50%±10%。

4.試驗(yàn)步驟：

（1）樣品尺寸

測(cè)量試樣的厚度。厚度小于0.1mm時(shí)，至少精確到0.001mm；厚度大于0.1mm時(shí)，至少精確到0.01mm。

（2）讀取數(shù)據(jù)

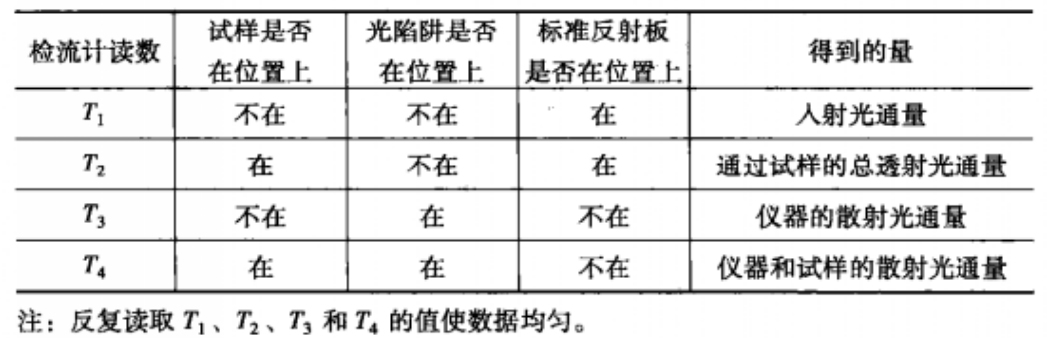

調(diào)節(jié)霧度計(jì)零點(diǎn)旋鈕，使積分球在暗色時(shí)檢流計(jì)的指示為零。當(dāng)光線無(wú)阻擋時(shí)，調(diào)節(jié)儀器檢流計(jì)的指示為100，然后按照下表操作，讀取T1、T2、T3和T4。

（3）結(jié)果計(jì)算和表示

①透光率

對(duì)于每個(gè)試樣，以百分?jǐn)?shù)表示的透光率按下式計(jì)算。

Tt=T2/T1x100

式中：

T1——透光率；

T2——通過(guò)試樣的總透射光通量；

T1——入射光通量；

結(jié)果取平均值，精確到0.1%。

②霧度

對(duì)于每個(gè)試樣，以百分?jǐn)?shù)表示的霧度按下式計(jì)算。

H=（T4/T2-T3/T1）x100

式中：

式中H——霧度；

T4——儀器和試樣的散射光通量；

T2——通過(guò)試樣的總透射光通量；

T3——儀器的散射光通量；

T1——入射光通量。

結(jié)果取平均值，精確到0.1%。
