透光率和霧度是透明材料兩項十分重要的指標，為了管控透明材料光學性能的品質，就需要使用霧度儀來測量透明材質的透光率和霧度。本文為大家簡單的介紹了霧度儀測量透明塑料透光率和霧度的原理及方法，感興趣的用戶可以看看。

霧度儀測量透明塑料透光率和霧度的原理：

透光率和霧度是透明材料兩項十分重要的指標，如航空有機玻璃要求透光率大于90%，霧度小于2%。一般來說，透光率高的材料，霧度值低，反之亦然，但不完全如此。有些材料透光率高，霧度值卻很大，如毛玻璃。所以透光率和霧度值是兩個獨立的指標。

透光率是以透過材料的光通量與入射的光通量之比的百分數表示，通常是指標準“C”光源一束平行光垂直照射薄膜、片狀、板狀透明或半透明材料，透過材料的光通量T2與照射到透明材料入射光通量T1之比的百分率。

霧度又稱濁度，是透明或半透明材料不清晰的程度，是材料內部或表面由于光散射造成的云霧狀或渾濁的外觀，用散射光通量與透過材料的光通量之比的百分率表示。用標準“C”光源的一束平行光垂直照射到透明或半透明薄膜、片材、板材上，由于材料內部和表面造成散射，使部分平行光偏離入射方向大于2.5°的散射光通量Td，與透過材料的光通量T2之比的百分率，即

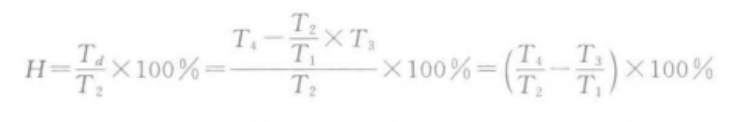

它是通過測量無試樣時入射光通量T1，與儀器造成的散射光通量Td，有試樣時通過試樣的光通量T2與散射光通量Td，來計算霧度值，即

?

測試中，T1、T2、T3、T4，都是測量相對值，無入射光時，接受光通量為0，當無試樣時，入射光全部透過，接受的光通量為100，即為T1；此時再用光陷阱將平行光吸收掉，接受到的光通量為儀器的散射光通量T3；若放置試樣，儀器接受透過的光通量為T2；此時若將平行光用光陷阱吸收掉，則儀器接受到的光通量為試樣與儀器的散射光通量之和T。因此根據T1、T2、T3、T4的值可計算透光率和霧度值。

霧度儀測量透明塑料的透光率和霧度的方法：

1.開啟電源進行預熱，兩窗口顯示二小數點，準備指示燈（ready）指示紅光，不久“ready”燈指示綠光，左邊讀數窗出現“P”，右邊出現“H”，并發(fā)出呼叫聲。此時在空白樣品的情況下按測試開關，儀器將顯示“P100.00”

“H0.00”，如不顯示“P100.00”“H0.00”即P<100.0、h>0.00，說明光源預熱不夠，可重關電源后再開機，重復1~2次，在“P100.00”“H0.00”下儀器預熱穩(wěn)定數分鐘，按“TEST”開關，微機采集儀器自身數據后，再度出現“P”“H”并呼叫，即可進行測量。

2.裝上樣品，按測試鈕，指示燈轉為紅光，不久就在顯示屏上顯示出透光率數值及霧度數值，前者顯示單位為0.1%，后者為0.01%。此時，指示燈轉為綠光，需要進行復測時，可不拿下樣品，重按測試鈕可得到多次測數，然后取其算術平均值作測量結果，以提高測量準確度。更換樣品重復TEST可連續(xù)測得同一批樣的結果。

3.更換樣品時，應先按測試鈕測空白，指示燈轉紅光，然后儀器將顯示“P100.0”及“H0.00”結果，指示燈顯示綠色。一般每測完一組樣品應測空白一次，注意測空白后，應再按測試鈕，等到準備燈發(fā)綠光、儀器發(fā)出呼叫后，再測下一組樣品。

4.試驗結束，關閉儀器。

霧度儀測量透明塑料的透光率和霧度注意事項：

1.各種透明塑料有它自己的光譜選擇性，對不同波長的光，透光率是不相同的，同一透明材料用不同光源測定，所得到的透光率與霧度不同。

2.試樣厚度增加，透光率下降，霧度增加；只有在同一厚度條件下才能比較材料的透光率和霧度。
