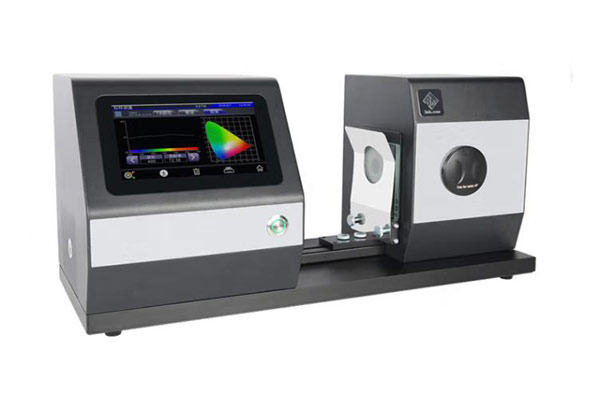

積分球霧度儀顧名思義就是采用積分球結構的霧度儀，這種結構的霧度儀具有較高的測量精度，被廣泛的應用于對透明材料光學性能檢測嚴格的行業。那么，積分球霧度儀是怎么工作的？積分球霧度儀有哪些技術要求？本文為大家做了介紹。

積分球霧度儀的工作原理：

常用的霧度儀采用積分球式工作原理，光線射到一透明或半透明物體時，部分產生定向反射，部分產生漫反射，進入樣品后部分被吸收，部分被透過。經樣品的出射光中，主透射部分按折射定律前進，部分產生半球散射，其前進方向是散亂的。

透過試樣的光通量和射到試樣上的光通量之比(以百分?jǐn)?shù)%表示)稱透光率。透過試樣而偏離入射光方向的散射光通量與透射光之比(以百分?jǐn)?shù)%表示)稱為霧度。

按照GB 2410-2008及ASTM D1003-61(2007)，上述透光率是指通過試樣的半球透光率，計以半球總透射來考核的透光率(包括主透射和散射)，其入射光是垂直于樣品表面的。同樣定義的霧度是指樣品的半球透光霧度，即超過一定角度的半球散射部分。因此，霧度儀采用積分球捕捉半球范圍內的全部透射光。

理想的入射光應是單一方向的入射光，但事實上很難做到，因此，上述標準對入射光的方向性、被作為散射光接收的透射光的偏離角都作了嚴格的規定，這些規定通常稱為“幾何條件”。

由于樣品本身吸收光譜特性的不同，樣品內散射微粒對不同光譜散射本領的不同，因此儀器對光源有一定要求。常用規定的C(或A)光源，并且對光接收器的光譜響應也作了規定，被采用的光電元件必須用濾光片校正，使其符合肉眼視覺靈敏度，這些條件，通常稱為儀器的“光譜條件”。

積分球霧度儀的技術要求：

1.雙光束結構設計

?雙光束是指霧度計包含一條樣品測量光束和一條光源燈泡能量監測光束(同時作為ISO標準補償光束)，光源燈泡發光能量很容易受到電流電壓、溫度濕度、光源燈泡能量衰減等因素影響，監測光束可以即時監測光源燈泡發光能量變化，當光源燈泡發光能量發生變化時，儀器根據能量變化即時調整數據計算，保證測量結果穩定性，雙光束霧度計比傳統單光束霧度計穩定性好，所以霧度計的重復性(標準偏差)小于0.02%。

2.滿足ASTM和ISO霧度標準要求

ASTM標準也稱非補償法(非平衡法)霧度標準，ISO標準也稱補償法(平衡法)霧度標準，當然，現在使用ASTM標準用戶居多，但還有一部分用戶使用ISO標準，霧度計滿足ISO和ASTM標準，能夠滿足不同用戶的標準測試要求。

3.優化的臺間差解決方案

臺間差是兩套同一類型設備測量同一樣品形成的差值，同品牌同一型號會有臺間差，不同品牌的同一類型設備也不可避免會有臺間差，光學設備臺間差不可避免。

臺間差解決方案是使用同一標準板同時校準兩套設備，可以消除臺間差，霧度計有一個標準重置功能，重置標準板霧度值和透光率，重建霧度和透光率曲線，實現用戶期望的不同設備測量數據一致性。

4.便捷的操作模式和數據儲存模式

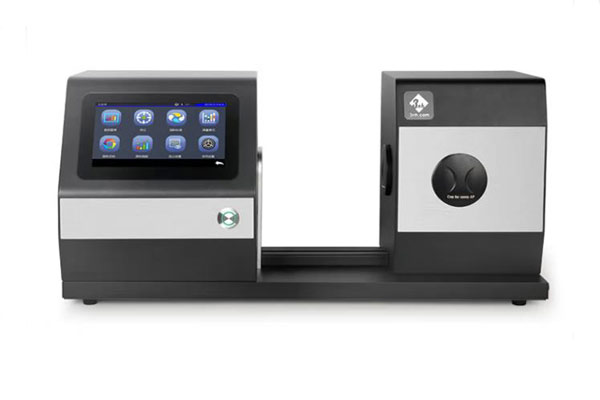

積分球霧度儀一般采用觸摸屏操作，標準選擇、光源選擇、校準測量等操作在觸摸屏上操作完成。

?數據儲存多樣化，儀器內部可以儲存500個測量數據，儀器內置打印機可以打印測量數據，還可以連接電腦即時儲存測量數據，用于實驗室大數據品控分析。
