透明材料的霧度怎么理解？透明材料的霧度也稱朦朧度，一般用H表示。霧度大小可用霧度計(jì)測(cè)定，一般用被測(cè)樣品散射的光強(qiáng)度與入射光強(qiáng)度之比（百分?jǐn)?shù)）來表示。本文介紹了透明材料霧度值的測(cè)量方法。

透明材料的霧度怎么理解？

霧度（haze）指透明或半透明塑料的內(nèi)部或表面由于光散射造成的云霧狀或混濁狀的外觀，以透過試樣而偏離入射光方向的散射光通量與透射光通量之比值，用百分?jǐn)?shù)表示。

霧度的測(cè)定可用于控制產(chǎn)品質(zhì)量，研究產(chǎn)品的一些光學(xué)性能，也可作為評(píng)價(jià)材料在老化過程中外觀與透明性變化程度的一項(xiàng)監(jiān)測(cè)指標(biāo)。國(guó)外的標(biāo)準(zhǔn)試驗(yàn)方法主要有ASTM D1003和JIS K6714，我國(guó)也已在1980年制訂和頒布這項(xiàng)試驗(yàn)方法的國(guó)家標(biāo)準(zhǔn)，并于1989年重新確認(rèn)，標(biāo)準(zhǔn)號(hào)為GB 2410-80（89）。

試驗(yàn)儀器主要由標(biāo)準(zhǔn)C光源、聚光透鏡、試樣架、積分球、標(biāo)準(zhǔn)白板、陷阱、光電池、檢流計(jì)等組成。試樣可采用 50mm×50mm、原厚的板材、片材或薄膜。

當(dāng)一束光線照射到物體上時(shí)，一部分光線被表面反射，一部分被物體內(nèi)部吸收，一部分透過物體，而這三部分光線所占的比例則取決于物體的表面和內(nèi)質(zhì)的特性，對(duì)于透明性和半透明性的塑料試片來說，入射光線大部分透過，但透過的光線又分為直射和散射兩部分，其比例與試片材料的內(nèi)質(zhì)有關(guān)，直射光比例越大，材料的透明性越好；散射光比例越大，材料呈混濁狀越明顯，即霧度越大。美國(guó)材料試驗(yàn)協(xié)會(huì)的規(guī)定認(rèn)為，凡霧度大于 30%的材料，即屬于非透明體。

高分子材料中有一些品種如有機(jī)玻璃、聚苯乙烯、聚碳酸酯、聚酯、聚氯乙烯、聚乙烯及聚丙烯等具有較好的透明性，但它們?cè)诶匣冑|(zhì)過程中透明性會(huì)逐漸下降，透射光中散射部分所占的比例增大，霧度測(cè)定值則可呈示其透射光線的散射程度。

透明材料的霧度值測(cè)量方法：

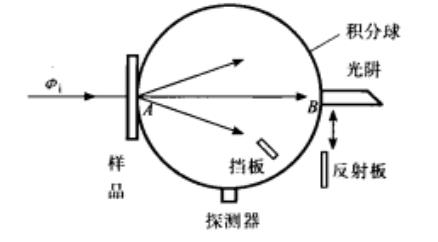

霧度（也稱朦朧度）H是入射光透過樣品后偏離入射方向一定角度以上的漫透射通量與總透射通量的比值。霧度常用于描述透明材料的漫射特性。對(duì)漫透射光偏離入射光的角度一般規(guī)定為大于2.5°，但是也有規(guī)定為其他角度的。光源采用CIE的標(biāo)準(zhǔn)C光源。霧度測(cè)量裝置如下圖所示。

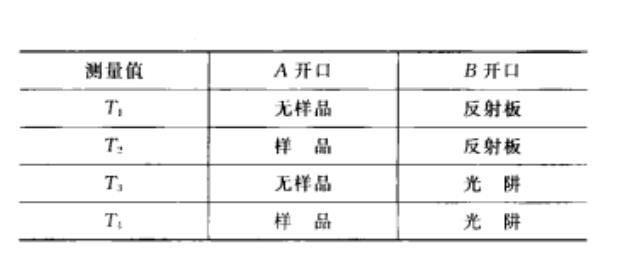

被測(cè)樣品置于入射口A處，出射口交替放置反射板和高吸收比的光阱。積分球內(nèi)壁、擋板和反射板具有相同的反射比。測(cè)量中測(cè)得值與積分球A、B開口處樣品、反射板和光阱的布置如下表所列。

則被測(cè)樣品的霧度為：

H=[（T4/T2）-（T3/T1）]x100%

霧度測(cè)量中需要注意保證測(cè)量的幾何條件、測(cè)量系統(tǒng)的線性、光源色溫、雜散光、吸收直透射的光阱的吸收比等。
