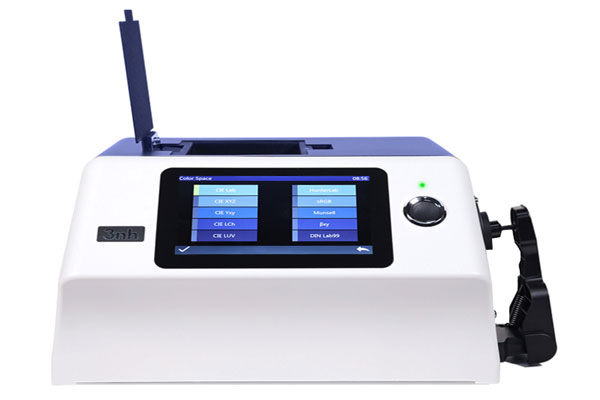

透光率/霧度儀主要用于測量透明或半透明材質的透光率和霧度，檢驗透明或半透明材質的光學性能。用戶在使用的過程中對于透光率/霧度儀的工作原理和校準方法還不是很了解，本文為大家做了介紹，感興趣的用戶可以了解一下。

透光率/霧度儀工作原理：

當一束平行光束入射某介質（如透明塑科）時，由于物質光學性質的不均勻性，表面缺陷，內部組織的不均勻，氣泡和雜質存在等，光束就會改變方向擴散和偏折），產生部分雜亂無章的光線稱為散射光。

國際上規定用透過試樣而偏離入射光方向的散射光通量與透射光通量之比用百分數來表示，這就是所謂霧度。霧度大的試樣給人的感覺將更加模糊。通常僅把偏離入射光方向2.5以上的散射光通量用于計算霧度。

光線在透過試樣時還會產生損失，即穿過試樣的透射光通量永遠小于照射到試樣上的入射光通量，兩者之比，用百分數表示，國際上定義為透光率。引起透光率下降的原因是試樣兩個表面對光線的反射和試樣對入射光線的全波長或部分波長的光能量吸收等。

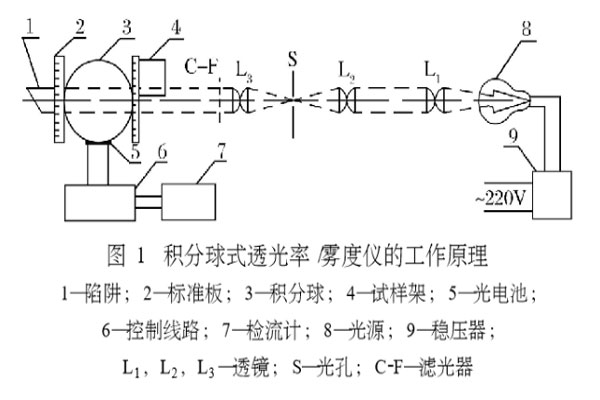

積分球式透光率霧度儀的工作原理如下圖所示：

其中積分球主要用于收集透過的光通量，只要出入窗口的總面積不超過積分球內反射表面積的4%，任何直徑的球均可適用；出口窗和入口窗的中心在球的同一最大圓周上，兩者的中心與球的中心構成的角度在170以上，光電池置于與入口窗中心和球心成90°士10的球面上；出口窗的直徑與入口窗的中心構成角度在8以內；積分球內表面、擋板和反射標準板，應該具有基本相同的反射率；在整個可見光波長區具有高反射率和無光澤；在無試祥和標準板的時候，陷阱能夠全部吸收光。

采用標準C光源，照射在試樣上的光束，應基本上是單向平行光線，不能偏離光軸3°以上；光束的中心和出口窗的中心是一致的，這個光束在出入窗口不應引起光暈；在出口窗處光束的截面近似圓形，邊界分明；對應入口中心構成角度與出口窗對入口中心構成1.3°±0.1度的環帶。

透光率/霧度儀校準方法：

用透光率/霧度標準片一套在溫度為（20±5）℃，相對濕度為<85%RH，室內無腐蝕性氣體、無強烈電磁干擾、無強烈振動、無陽光直接照射的校準環境下，對透光率/霧度儀的零點漂移、示值漂移、示值誤差和測量重復性項目進行校準。其中:

（1）零點漂移的校準方法是用不透光的黑板遮住光路，每隔2min測量一次，并記錄10min內每次測得的透光率和霧度的零點值，其讀數最大值與最小值之差即為零點漂移；

（2）示值漂移的校準方法是每隔2min測量一次透光率/霧度標準片，并記錄10min內每次測得的透光率值和霧度值，其讀數最大值與最小值之差即為示值漂移；

（3）示值誤差的校準方法是用透光率/霧度儀連續重復測量各透光率/霧度標準片10次，測量平均值與標準值之差即為示值誤差；

（4）則量重復性的校準方法是分別對透光率為90%、霧度為10%左右的標準片連續重復測量10次，10次測量值的標準偏差即為透光率/霧度儀的透光率和霧度的測量重復性。
