霧度作為透明或半透明材料光學(xué)性能的重要參數(shù)，可以通過霧度儀進(jìn)行測(cè)量。很多的用戶對(duì)于霧度儀測(cè)量霧度的單位和表示方法還不是很了解，本文為大家做了簡單的介紹，感興趣的朋友可以看看。

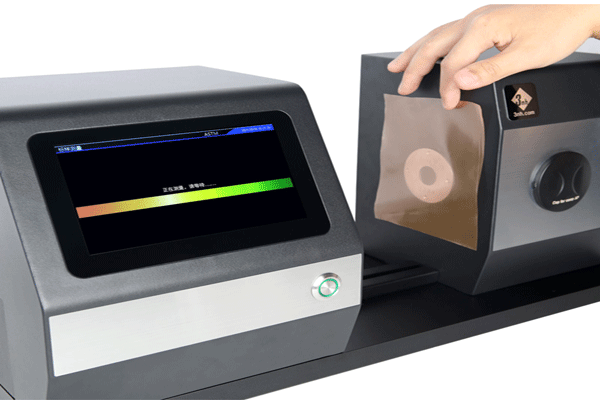

霧度儀測(cè)試原理：

常用的霧度儀采用積分球式工作原理，光線射到一透明或半透明物體時(shí)，部分產(chǎn)生定向反射，部分產(chǎn)生漫反射，進(jìn)入樣品后部分被吸收，部分被透過。經(jīng)樣品的出射光中，主透射部分按折射定律前進(jìn)，部分產(chǎn)生半球散射，其前進(jìn)方向是散亂的。

透過試樣的光通量和射到試樣上的光通量之比（以百分?jǐn)?shù)%表示）稱透光率。透過試樣而偏離入射光方向的散射光通量與透射光之比（以百分?jǐn)?shù)%表示）稱為霧度。按照GB 2410-2008及ASTM D1003-61（2007），上述透光率是指通過試樣的半球透光率，計(jì)以半球總透射來考核的透光率（包括主透射和散射），其入射光是垂直于樣品表面的。同樣定義的霧度是指樣品的半球透光霧度，即超過一定角度的半球散射部分。因此，霧度儀采用積分球捕捉半球范圍內(nèi)的全部透射光。

理想的入射光應(yīng)是單一方向的入射光，但事實(shí)上很難做到，因此，上述標(biāo)準(zhǔn)對(duì)入射光的方向性、被作為散射光接收的透射光的偏離角都作了嚴(yán)格的規(guī)定，這些規(guī)定通常稱為“幾何條件”。由于樣品本身吸收光譜特性的不同，樣品內(nèi)散射微粒對(duì)不同光譜散射本領(lǐng)的不同，因此儀器對(duì)光源有一定要求。常用規(guī)定的C（或A）光源，并且對(duì)光接收器的光譜響應(yīng)也作了規(guī)定，被采用的光電元件必須用濾光片校正，使其符合肉眼視覺靈敏度，這些條件，通常稱為儀器的“光譜條件”。

什么是霧度的單位？

霧度是由于光的漫射效果產(chǎn)生的一種渾濁的云霧狀外觀，它通常用漫反射的光通量與透過材料的光通量之比的百分率表示，是表示材料透明性的重要參數(shù)之一。所以霧度并沒有具體的單位，也可以說其單位是百分率，一般直接用百分?jǐn)?shù)來表示霧度值。

透光率和霧度是透明材料兩項(xiàng)十分重要的光學(xué)性能指標(biāo)。通常情況下，透光率高的材料，霧度值低，反之亦然，但有些材料透光率高，霧度值卻很大，如毛玻璃。

霧度的表示方法：

透明材料的散透射比Td與該材料的總透射比Tt的比值被定義為透明材料的霧度，常用百分?jǐn)?shù)表示。若用H代表透明材料的霧度，則有：H=Td/Tt×100%。所謂透明材料是指霧度值H介于0-30%之間的材料，常見的有塑料、玻璃和絲網(wǎng)結(jié)構(gòu)的材料。

如果透射光線與入射光線的偏離量大于2.5°，這時(shí)把這個(gè)光通量當(dāng)作是霧度。一般霧度是由于材料表面缺陷、密度變化或產(chǎn)生光散射的雜質(zhì)引起的。透光率是指透過試樣的光通量與射到試樣上的光通量之比，用百分?jǐn)?shù)表示。在實(shí)際應(yīng)用上，透光率和霧度是非常重要的，可用于控制產(chǎn)品和研究產(chǎn)品某些光學(xué)性能。例如，窗玻璃材料透光率應(yīng)該高，不應(yīng)有混濁。相反，用作光學(xué)儀器罩的材料要求屏蔽亮光源，使其有透光率小而散射更大。
