霧度儀是干什么的?
首先要解釋一下,霧度儀是測量塑料、玻璃、薄膜以及其他透明或半透明平行平面材料的光學儀器,它并不是測量天氣設備。人們所說的霧度,也被叫做濁度。透明材質在生產的過程中,其材料內部或表面由于光散射就會出現云霧狀或混濁的外觀。霧度可以用散射光通量與透過材料的光通量之比的百分率表示,通常僅將偏離入射光方向2.5度以上的散射光通量用于計算霧度。
簡單一點來說,霧度就是透明材料的朦朧程度,在不同的場景下,人們對塑料、玻璃材料制品的霧度要求是不一樣的,為了準確的評定產品的霧度,就可以利用專業的霧度儀來進行測量。
霧度和透光率公式計算方法:
透明材料的透光率和霧度是十分重要的兩個光學性能指標,如航空有機玻璃要求透光率大于90%,霧度小于2%。一般來說,透光率高的材料,霧度值低,反之亦然,但不完全如此。有些材料透光率高,霧度值卻很大,如毛坯玻璃。所以透光率和霧度是兩個獨立的指標。
那么霧度的計算方式是怎樣的呢?很多用戶對于霧度儀測量的原理并不是很清楚。其實,霧度計算原理就是用標準“c”光源的一束平行光垂直照射到透明或半透明薄膜、片材、板材上,由于材料內部和表面造成散射,透過物體的所有光使部分平行光偏離入射方向大于2.5°的散射光通量Td與透過材料的光通量T2之比的百分率,即:H=Td/T2×100
透過率,以透過材料的光通量與入射的光通量之比的百分?jǐn)?shù)表示。通常是指標準光源一束平行光垂直照射薄膜、片狀、板狀透明或半透明材料,透過材料的光通量T2與照射到透明材料入射光通量T1之比,即Tt=T2/T1*100%,其中T1被設定為100。
霧度測試標準:

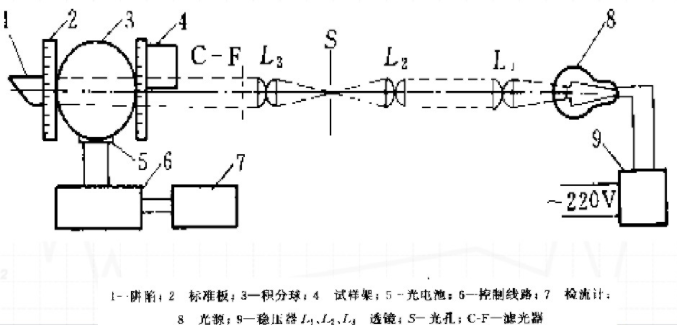

為了準確的評定產品的霧度,就可以根據《透明材料霧度的測試標準》規定來進行檢測,該方法源自JIS K7136:2000,適用于板狀、片狀、薄膜狀透明材料。其原理是利用積分球來進行測量,積分球的效率由于通過補償而保持恒定,裝置由穩定光源、相干光系統、帶孔積分球、帶光探測器的光度計、信號處理器、顯示單元或記錄儀等組成。其原理結構示意圖如下:
?
